Комплексмед 1.1

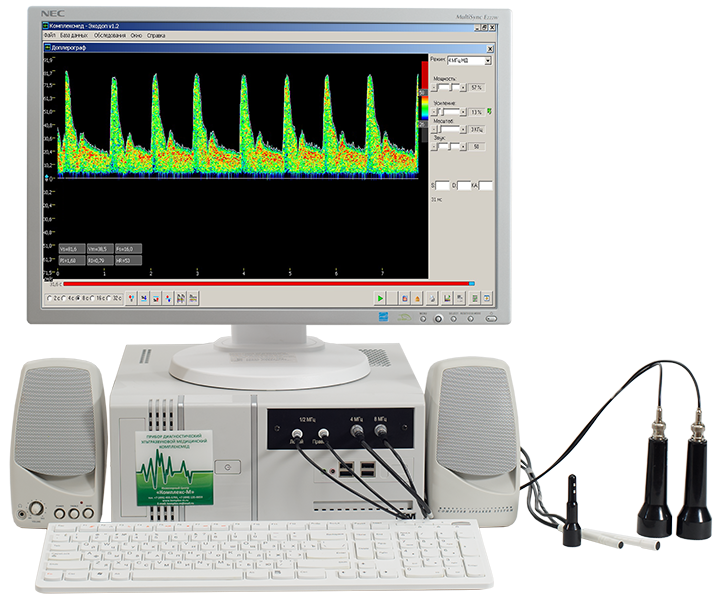

Допплеровский анализатор + двухканальный эхоэнцефалограф - многофункциональный прибор для эхоэнцефалографического обследования мозга, допплеровского обследования сосудов мозга, головы, шеи и конечностей в стационарном компьютерном корпусе.
Информация
Применяется в диагностике и дифференциальной диагностике:
- транзиторных ишемических атак и микроэмболии;
- мальформаций и аневризм;
- атеросклероза, стенозов магистральных сосудов головы и конечностей;
- тромбозов, эмболий магистральных артерий;
- венозных дисциркуляций;
- как дополнительный метод при диагностике смерти мозга;
- травматических оболочечных гематом;
- внутримозговых гематом;
- опухолей и других объемных полушарных процессов;
- гидроцефалии, внутричерепной гипертензии и отека головного мозга;
- инсультов;
- сосудистого спазма при субарахноидальном кровоизлиянии;
- мигрени.
Используются для ультразвуковых обследований:
- магистральных артерий головы и шеи, сосудов мозга;
- ( УЗДГ МАГ и ТКДГ ) - магистральных артерий конечностей;
- ( ЭхоЭГ ) - серединных структур головного мозга;
- состояния желудочков мозга.
Функциональные возможности прибора:
- простой и удобный интерфейс;
- многооконный режим отображения результатов допплеровского исследования для оценки симметричности или динамики кровотока;
- отображение в режиме реального времени двух каналов энцефалограммы или канала энцефалограммы с каналом эхопульсограммы;
- оценка глубины и линейных размеров структур на эхоэнцефалограмме ;
- оценка скоростных и временных параметров допплерограмм;
- автоматический расчет различных диагностических индексов;
- запись результатов исследования с возможностью последующего повторного просмотра и расчета любых параметров;
- база данных пациентов с возможностью сохранения результатов всех исследований;
- просмотр сохраненных данных на любом компьютере с ОС Windows (при наличии программного обеспечения прибора);
- возможность пересылки и приема результатов исследования по различным каналам электронной связи.
Характеристики
| Технические характеристики доплеровской системы | |
|---|---|
| Режимы исследований | Транскраниальный: с использованием зонда 2 МГц Экстракраниальный: с использованием зондов 4 МГц и 8 МГц |
| Количество каналов | 2 МГц – 2 4 МГц – 1 8 МГц – 1 |
| Диапазон измеряемых скоростей | Для всех режимов не менее ±400 см/с |
| Глубина зондирования/объем выборки в транскраниальном режиме | 5 мм - 120 мм / 3 мм - 20 мм |
| Амплитуда излучения в транскраниальном режиме | Не более 25 В |
| Количество автоматически рассчитываемых параметров | 10 |
| Звуковое воспроизведение доплеровских частот с разделением по направлению кровотока | Наличие |
| Спектральный анализ доплеровского сигнала + огибающая | Наличие |
| Автоматическое сохранение в памяти спектрограммы сигнала | Последние 32 сек |
| Стоп-кадр | Наличие |
| Многооконный режим работы | Наличие |
| Технические характеристики эхоэнцефалографической системы | |
|---|---|
| Количество каналов | 2 |
| Режимы работы | А+А – эхограммы А+Р – пульсограмма А+М – сканер Т- трансмиссия |
| Глубина зондирования | 220 мм |
| Амплитуда излучения | Не более 100 В |
| Частота излучения | 1 МГц |
| Разрешающая способность | Не более 2 мм |
| Погрешность измерения линейных размеров | Не более 0,2 мм |
| Количество автоматически рассчитываемых параметров | 17 |
| Многооконный режим работы | Наличие |
| Автоматическое формирование трансмиссионной метки | Наличие |
| Стоп-кадр | Наличие |
| Автоматическое сохранение в памяти эхограммы | Последние 32 сек |
| Автоматическое сохранение настроек пользователя при завершении работы | Наличие |
| Сохранение результатов обследования в базе данных с выводом на печать | Наличие |
| Конструктивное исполнение | Стационарный вариант. Прибор встраивается в настольный персональный компьютер |
| Питание | от сети переменного тока 220 В 50 Гц |
| Программное обеспечение «Комплексмед» в среде WINDOWS XP или WINDOWS 7 | Наличие |
Примеры диагностических изображений
1. Допплерограмма внутренней сонной артерии, датчик 4 Мгц, постоянноволновой режим, норма.
2. Допплерограмма внутренних сонных артерий, правой (сверху) и левой (снизу). Датчик 4 Мгц, постоянноволновой режим, многооконный режим ( 2 окна). Кровоток симметричен, показатели скорости кровотока, спектра, периферического сопротивления в пределах нормы.
3. Допплерограмма глазничной артерии, датчик 4 Мгц, постоянноволновой режим, норма.
4. Допплерограмма наружной сонной артерии, датчик 4 Мгц, постоянноволновой режим, норма.
5. Допплерограмма общих сонных артерий, правой (сверху) и левой (снизу). Датчик 4 Мгц, постоянноволновой режим, многооконный режим (2 окна). Кровоток симметричен, показатели скорости кровотока, спектра, периферического сопротивления в пределах нормы.
6. Допплерограмма позвоночной артерия в сегменте V3. Датчик 4 Мгц, постоянноволновой режим. Норма.
7. Допплерограмма позвоночных артерий в сегменте V3: правой (сверху) и левой (снизу). Датчик 4 Мгц, постоянноволновой режим, многооконный режим (2 окна). Кровоток без существенной асимметрии, показатели скорости кровотока, спектра, периферического сопротивления в пределах нормы.
8. Многооконный режим (4 окна). Визуализирован кровоток в симметричных внутренних сонных артериях (слева) и позвоночных артериях (справа). Отмечается незначимая асимметрия линейной скорости кровотока (ЛСК) по позвоночным артериям - менее 20%. Вариант нормы.
Состав
1. Системный блок персонального компьютера со встроенным модулем 1 шт.
2. Монитор 17” ЖК 1 шт.
3. Мышь 1 шт.
4. Акустические колонки 2 шт.
5. Разделительный трансформатор 1 шт.
6. Педаль 1 шт.
7. Руководство по эксплуатации 1 шт.
8. Паспорт 1 шт.
Состав комплекта зондов и их рабочие частоты для:
- импульсного эхо зондирования:
9. Зонд эхоимпульсный энцефалографический 1 МГц (Двухканальный эхоэнцефалограф) 2 шт.
- допплеровских исследований:
10. Зонд импульсный (PW) 2 МГц 1 шт.
11. Зонд (непрерывный режим CW ) 4 МГц 1 шт.
12. Зонд (непрерывный режим CW ) 8 МГц 1 шт.
