Комплексмед 2.2

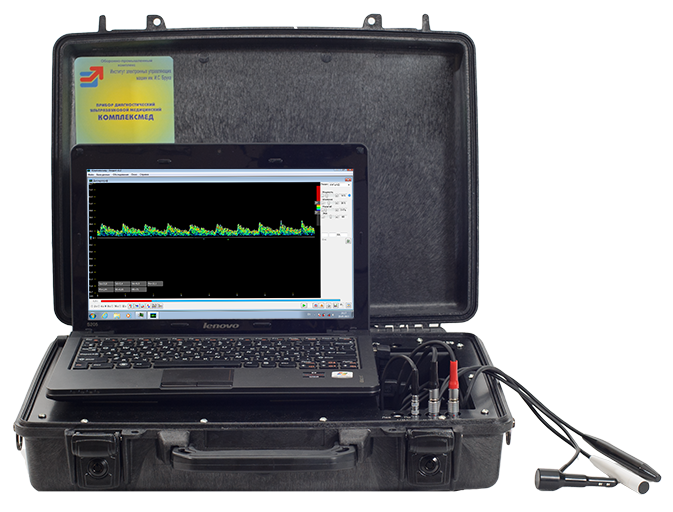

Допплеровский анализатор - многофункциональный прибор для допплеровского обследования сосудов мозга, головы, шеи и конечностей переносной (в чемодане).
Информация
Прибор УЗДГ и ТКД может применяться в диагностике и дифференциальной диагностике:
- инсультов;
- сосудистого спазма при субарахноидальном кровоизлиянии;
- мигрени;
- транзиторных ишемических атак и микроэмболии;
- мальформаций и аневризм;
- атеросклероза, стенозов магистральных сосудов головы и конечностей;
- тромбозов, эмболий магистральных артерий;
- венозных дисциркуляций;
- патологии магистральных сосудов конечностей;
- как дополнительный метод при диагностике смерти мозга.
Функциональные возможности прибора:
- простой и удобный интерфейс;
- многооконный режим отображения результатов допплеровского исследования для оценки симметричности или динамики кровотока;
- оценка скоростных и временных параметров допплерограмм;
- автоматический расчет различных диагностических индексов;
- запись результатов исследования с возможностью последующего повторного просмотра и расчета любых параметров;
- база данных пациентов с возможностью сохранения результатов всех исследований;
- просмотр сохраненных данных на любом компьютере с ОС Windows (при наличии программного обеспечения прибора);
- возможность пересылки и приема результатов исследования по различным каналам электронной связи.
Характеристики
| Технические характеристики доплеровской системы | |
|---|---|
| Режимы исследований | Транскраниальный: с использованием зонда 2МГц Экстракраниальный: с использованием зондов 4МГц и 8МГц |
| Количество каналов | 2 МГц – 2 4МГц – 1 8МГц – 1 |
| Диапазон измеряемых скоростей | Для всех режимов не менее ±400см/с |
| Глубина зондирования/объем выборки в транскраниальном режиме | 5мм-120 мм/3мм-20мм |
| Амплитуда излучения в транскраниальном режиме | Не более 25В |
| Количество автоматически рассчитываемых параметров | 10 |
| Звуковое воспроизведение доплеровских частот с разделением по направлению кровотока | Наличие |
| Спектральный анализ доплеровского сигнала + огибающая | Наличие |
| Автоматическое сохранение в памяти спектрограммы сигнала | Последние 32 сек |
| Стоп-кадр | Наличие |
| Многооконный режим работы | Наличие |
| Автоматическое сохранение настроек пользователя при завершении работы | Наличие |
| Сохранение результатов обследования в базе данных с выводом на печать | Наличие |
| Конструктивное исполнение | Мобильный вариант. Кейс с ноутбуком |
| Вес | не более 7кг |
| Габариты | 500Х340Х120мм |
| Питание | Питание от сети переменного тока 220В 50Гц или от автомобильного аккумулятора |
| Программное обеспечение «Комплексмед» в среде WINDOWS XP или WINDOWS 7 | Наличие |
Примеры диагностических изображений

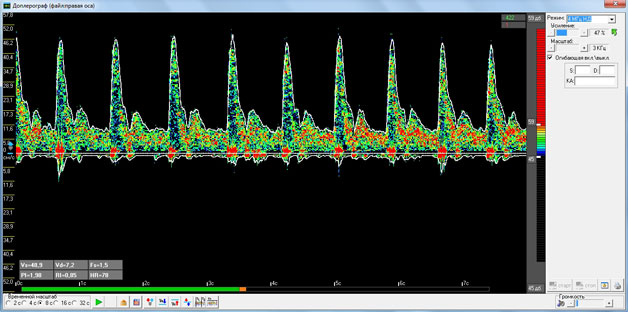

1. Допплерограмма внутренней сонной артерии, датчик 4 Мгц, постоянноволновой режим, норма.

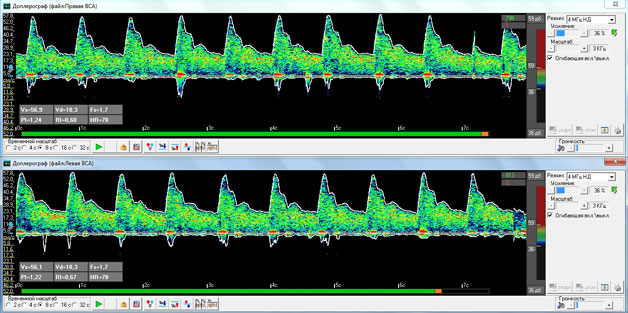

2. Допплерограмма внутренних сонных артерий, правой (сверху) и левой (снизу). Датчик 4 Мгц, постоянноволновой режим, многооконный режим ( 2 окна). Кровоток симметричен, показатели скорости кровотока, спектра, периферического сопротивления в пределах нормы.

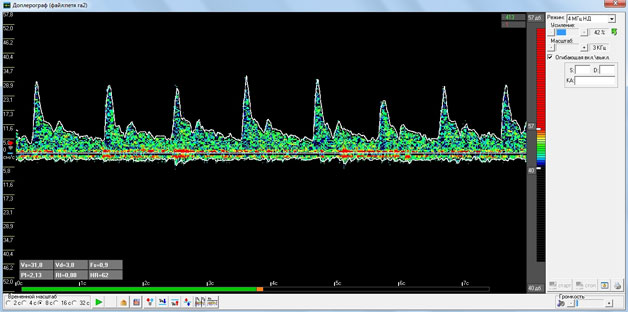

3. Допплерограмма глазничной артерии, датчик 4 Мгц, постоянноволновой режим, норма.

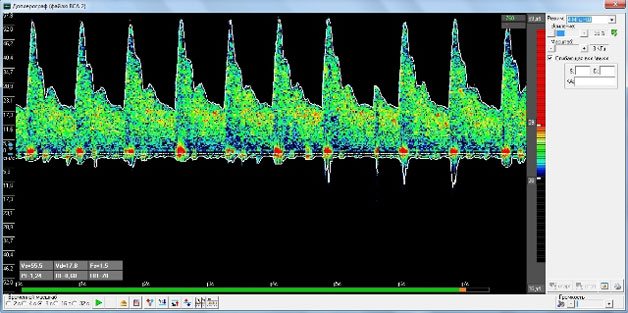

4. Допплерограмма наружной сонной артерии, датчик 4 Мгц, постоянноволновой режим, норма.

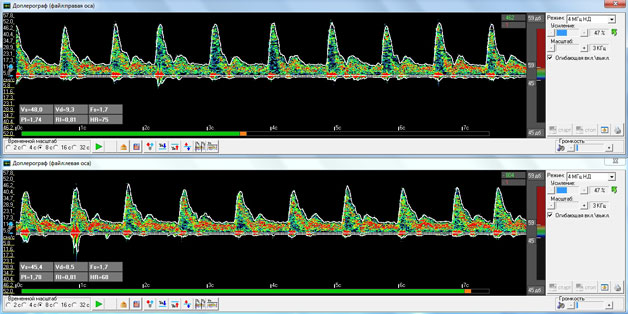

5. Допплерограмма общих сонных артерий, правой (сверху) и левой (снизу). Датчик 4 Мгц, постоянноволновой режим, многооконный режим (2 окна). Кровоток симметричен, показатели скорости кровотока, спектра, периферического сопротивления в пределах нормы.

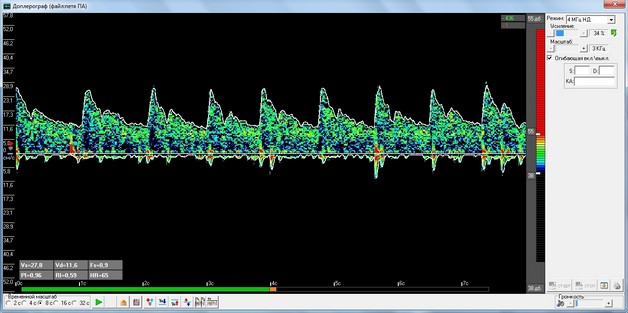

6. Допплерограмма позвоночной артерия в сегменте V3. Датчик 4 Мгц, постоянноволновой режим. Норма.

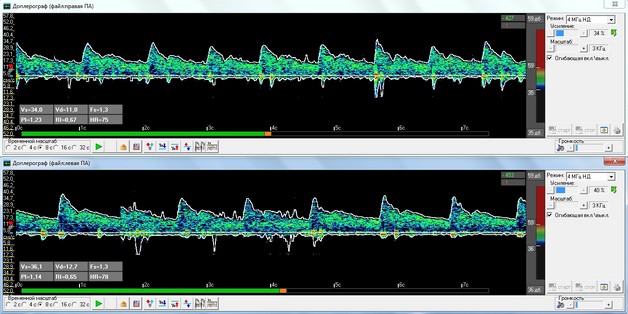

7. Допплерограмма позвоночных артерий в сегменте V3: правой (сверху) и левой (снизу). Датчик 4 Мгц, постоянноволновой режим, многооконный режим (2 окна). Кровоток без существенной асимметрии, показатели скорости кровотока, спектра, периферического сопротивления в пределах нормы.

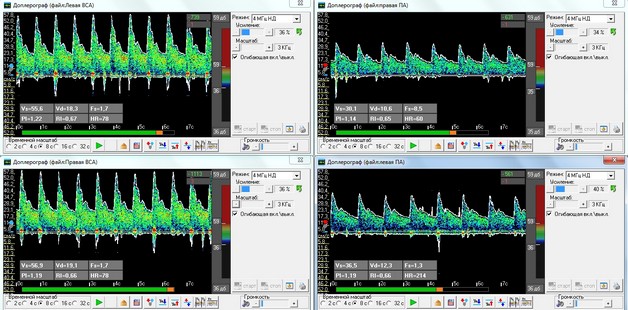

8. Многооконный режим (4 окна). Визуализирован кровоток в симметричных внутренних сонных артериях (слева) и позвоночных артериях (справа). Отмечается незначимая асимметрия линейной скорости кровотока (ЛСК) по позвоночным артериям - менее 20%. Вариант нормы.
Состав
1. Кейс с модулем и ноутбуком. 1шт.
2. Сетевой кабель 1шт.
3. Кабель USB 1 шт.
4. Педаль 1 шт.
5. Руководство по эксплуатации 1 шт.
6. Паспорт 1 шт.
Состав комплекта зондов и их рабочие частоты для допплеровских исследований:
7. Зонд импульсный (PW) 2МГц 1 шт.
8. Зонд (непрерывный режим CW ) 4МГц 1 шт.
9. Зонд (непрерывный режим CW ) 8МГц 1 шт.
