Комплексмед 3.1

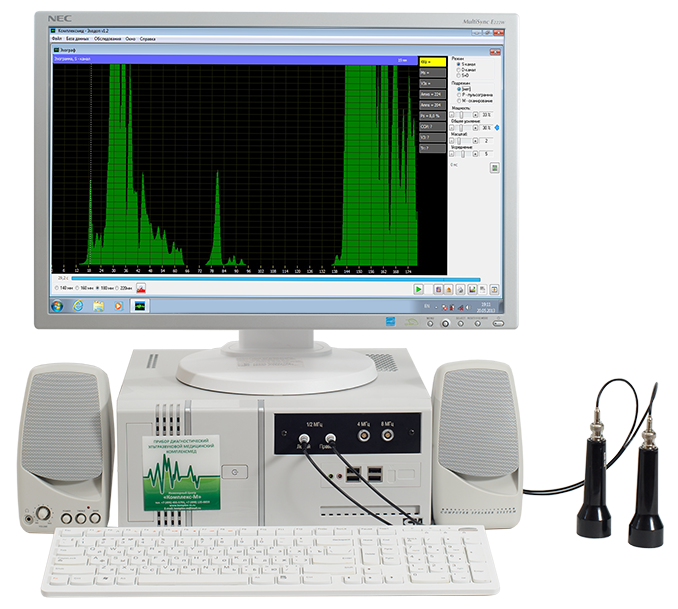

Двухканальный эхоэнцефалограф + синусограф - многофункциональный прибор для эхоэнцефалографических и синускопических обследований в стационарном компьютерном корпусе.
Информация
Применяется в диагностике и дифференциальной диагностике:
- травматических оболочечных гематом;
- внутримозговых гематом;
- внутричерепных опухолей;
- гидроцефалии, внутричерепной гипертензии и отека головного мозга;
- абсцессов, туберкулом и других объемных внутричерепных процессов;
- синуситов.
Функциональные возможности прибора:
- простой и удобный интерфейс;
- отображение в режиме реального времени двух каналов эхоэнцефалограммы или канала эхоэнцефалограммы с каналом эхопульсограммы;
- оценка глубины и линейных размеров структур на эхоэнцефалограмме ;
- автоматический расчет различных диагностических индексов;
- запись результатов исследования с возможностью последующего повторного просмотра и расчета любых параметров;
- база данных пациентов с возможностью сохранения результатов всех исследований;
- просмотр сохраненной видеопетли эхоэнцефалоскопа (до 32 секунд) с возможностью повторного расчета расстояний и индексов на любом компьютере с ОС Windows (при наличии программного обеспечения прибора);
- возможность пересылки и приема результатов исследования по различным каналам электронной связи.
Характеристики
| Технические характеристики эхоэнцефалографической системы | |
|---|---|
| Количество каналов | 2 |
| Режимы работы | А+А – эхограммы А+Р – пульсограмма А+М – сканер Т- трансмиссия |
| Глубина зондирования | 220 мм |
| Амплитуда излучения | Не более 100 В |
| Частота излучения | 1 МГц |
| Разрешающая способность | Не более 2 мм |
| Погрешность измерения линейных размеров | Не более 0,2 мм |
| Количество автоматически рассчитываемых параметров | 17 |
| Многооконный режим работы | Наличие |
| Автоматическое формирование трансмиссионной метки | Наличие |
| Стоп-кадр | Наличие |
| Автоматическое сохранение в памяти эхограммы | Последние 32 сек |
| Технические характеристики синускопа (опция) | |
|---|---|
| Количество каналов | 1 |
| Режимы работы | Синусограмма+сканограмма |
| Глубина зондирования | 100 мм |
| Амплитуда излучения | Не более 100 В |
| Частота излучения | 3 МГц |
| Разрешающая способность | Не более 1 мм |
| Погрешность измерениялинейных размеров | Не более 0,2 мм |
| АвтоматическиРассчитываемые параметры | Наличие |
| Многооконный режимработы | Наличие |
| Стоп-кадр | Наличие |
| Автоматическое сохранение в памяти синусограммы | Последние 32 сек |
| Автоматическое сохранение настроек пользователя при завершении работы | Наличие |
| Сохранение результатов обследования в базе данных с выводом на печать | Наличие |
| Конструктивное исполнение | Стационарный вариант. Прибор встраивается в настольный персональный компьютер |
| Питание | от сети переменного тока 220 В 50 Гц |
| Программное обеспечение «Комплексмед» в среде WINDOWS XP или WINDOWS 7 | Наличие |
Примеры диагностических изображений
1. Эхоэнцефалография в эмиссионном режиме справа в проекции III желудочка у взрослого. Датчик 1 Мгц. Вариант нормы.
2. Эхоэнцефалография в эмиссионном режиме. Измерение дистанций М-эхо комплекса, Конечного комплекса, ширины М-эхо сигнала.
3. Эхоэнцефалография в проекции III желудочка с регистрацией пульсограммы. Небольшое усиление пульсации М-эхо (22% при норме 5-20%) может быть признаком легкой внутричерепной гипертензии.
4. Эхоэнцефплография в трансмиссионном режиме. Смещения серединных структур не выявляется.
5. Эхоэнцефалография в эмиссионном режиме у взрослого слева. Датчик 1 Мгц. Вариант нормы.
Состав
Комплектация
1.Системный блок персонального компьютера со встроенным модулем 1 шт.
2.Монитор 17” ЖК 1 шт.
3.Мышь 1 шт.
4.Акустические колонки 2 шт.
5.Разделительный трансформатор 1 шт.
6.Педаль 1 шт.
7.Руководство по эксплуатации 1 шт.
8.Паспорт 1 шт.
Состав комплекта зондов и их рабочие частоты:
для импульсного эхо зондирования:
9. Зонд эхоимпульсный энцефалографический 1 МГц (Двухканальный эхоэнцефалограф) 2 шт.
для синускопических исследований:
10.Зонд эхосинускопический 3 МГц (опция) 1 шт.
