ИНЭУМ Модуль питания МЭП-27/U

Модуль питания МЭП-27/U

Модуль питания МЭП-27/U

Арт. ТВГИ.435111.002

Модуль выполнен в конструктиве CompactPCI 3U и предназначен для питания стабилизированным напряжением 12 В.

Информация

При работе модуль МЭП-27/U обеспечивает:

  • контроль выходного напряжения на уровне ± 10 % от номинального значения;
  • индикацию наличия напряжения входной сети;
  • индикацию аварийного состояния (превышение допустимого отклонения выходного напряжения, перегрев, перегрузка);
  • отключение выхода при перегрузке по току;
  • дистанционное включение и выключение;
  • отключение выходного напряжения при превышении температуры;
  • параллельную работу на общую нагрузку (количество модулей подключенных в параллель - не более 4);
  • непрерывную круглосуточную работу.

Характеристики

ПараметрЗначение
Технические характеристики
Выходные параметры
Выходное напряжение постоянного тока, В 12 ± 0,12
Диапазон выходного тока от 0,5 А  до 25 А
Суммарная нестабильность выходного напряжения, не более (+2; -5) %
Пульсация выходного напряжения от пика до пика, не более ± 1,0 %
КПД при полной нагрузке не ниже 82 %
Максимальная мощность

300 Вт
  Входные параметры
Номинальное значение напряжения питания (U вх. ном)

27 В
Установившееся отклонение напряжения от U вх. ном (+ 2,7; – 4,86) В
Коэффициент пульсаций не более 5 %
Переходное отклонение напряжения ± 30 %
Эксплуатационные параметры
Габаритные размеры 130,5 x 41 х 207 мм
Масса не более 1,0 кг
Срок службы модуля 25 лет с момента ввода в эксплуатацию
Наработка на отказ 100 000 ч
Срок службы до первого капитального ремонта не менее 15 лет (15000 ч)
Гарантийный срок эксплуатации 5 лет со дня ввода в эксплуатацию
Рабочая температура окружающего воздуха, °С от -40 до +50
Группа исполнения 1.3

Внешний вид

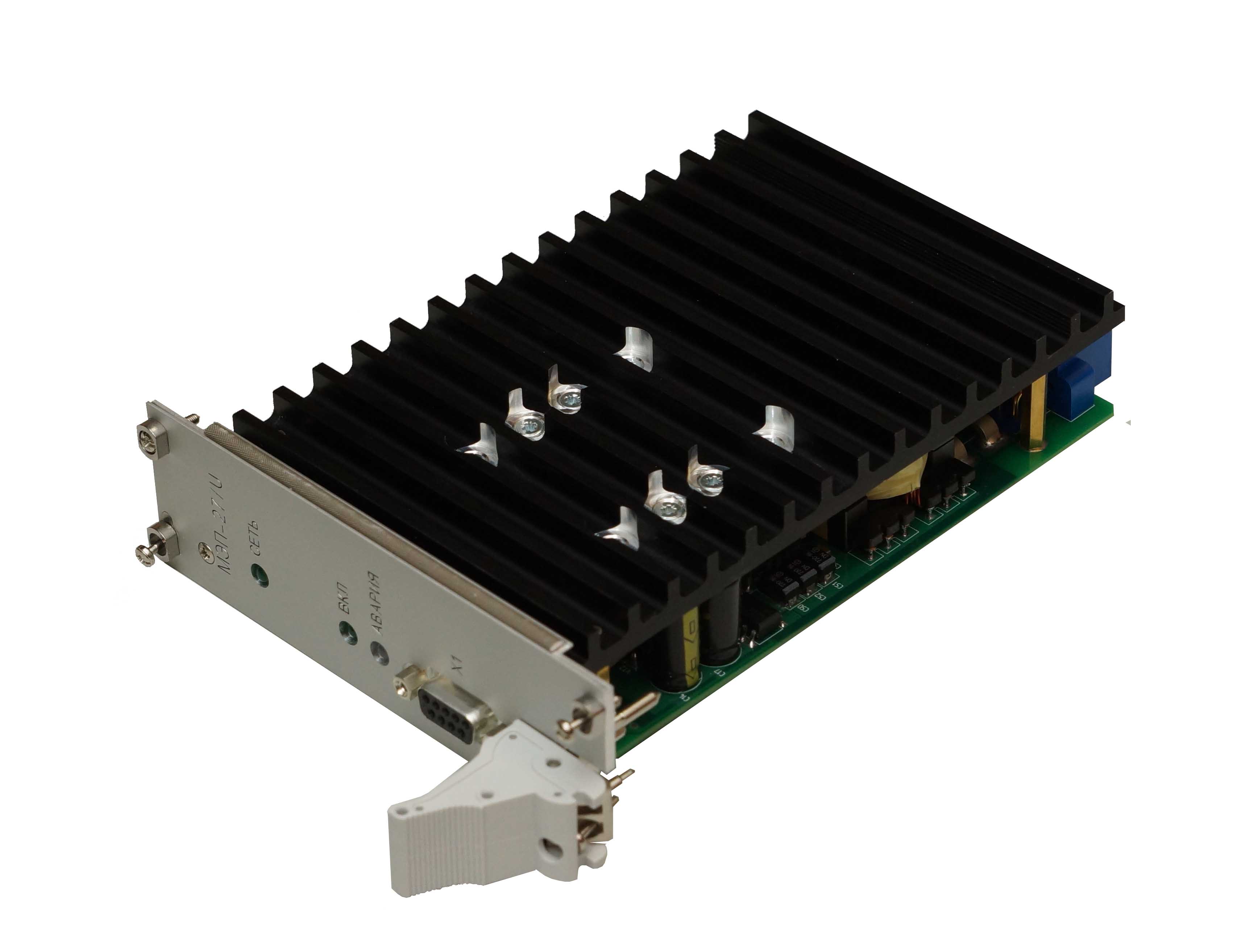

МЭП-27/U

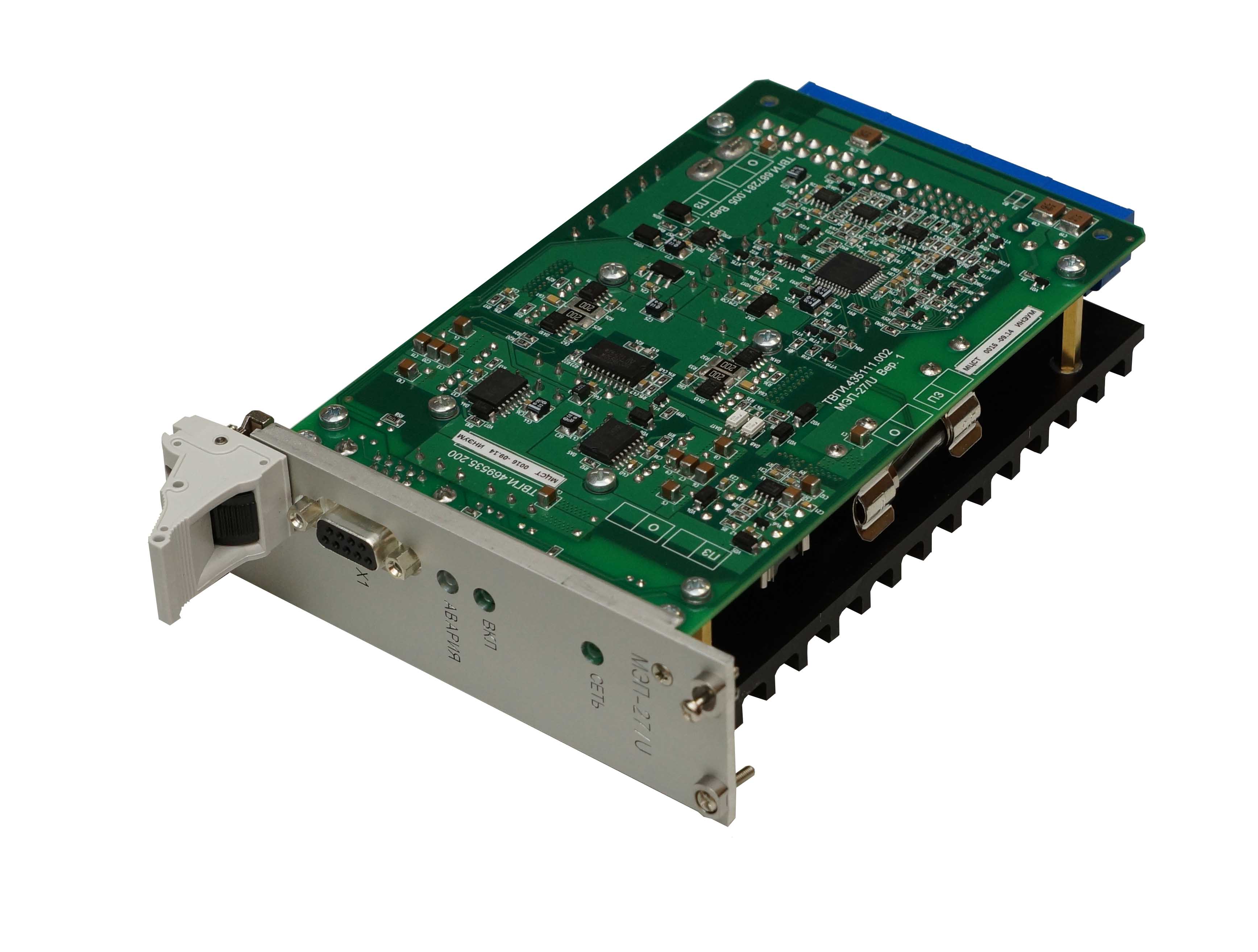

МЭП-27/U

Состав

Модуль состоит из:

  • Лицевой панели с ручкой и уплотнителем;
  • Панели МЭП-27/U с установленным на ней 47-контактным разъемом платформы CompactPCI в соответствии с спецификацией PICMG 2.11;
  • Радиатора.
