Модуль процессорный «МП-18» (ЛЯЮИ.467144.077)
Процессорный модуль для быстрого запуска проектов на базе процессора Эльбрус-1С+ в форм-факторе COM Express Type 6.
Информация
Модуль включает в себя центральный процессор Эльбрус-1С+ с интегрированным графическим ядром, контроллер периферийных интерфейсов КПИ-2, оперативную память и твердотельный накопитель. Все компоненты установлены методом поверхностного монтажа для улучшения характеристик вибростойкости. Модуль поставляется в комплекте с теплораспределительной пластиной, обеспечивающей передачу выделяемого тепла на охлаждающие конструкции изделия заказчика.
Отличительной особенностью изделия является использование российских микропроцессора и контроллера периферийных интерфейсов вместо зарубежных аналогов. Это позволяет повысить информационную защищённость модуля и использовать его в ответственных приложениях, важных для национальной безопасности. Встроенное в процессор видеоядро позволяет широко применять модуль в системах отображения информации.
| Артикул модели | Наименование | Память | Диск | Радиатор |
|---|---|---|---|---|
| ЛЯЮИ.467144.022 | МП-18 | 2–4 Гбайт | 8–64 Гбайт | ЛЯЮИ.741612.005 |
| ЛЯЮИ.467144.077 | МП-18 | 2–4 Гбайт | 8–64 Гбайт | нет |
| ЛЯЮИ.467144.077-01 | МП-18 | 2–4 Гбайт | нет | нет |
| Варианты наименования | |
| Кириллица | МП-18 |
| Документация | Модуль процессора МП18 (ЛЯЮИ.467144.077) |
Характеристики
| Технические характеристики | |
| Набор микросхем | 1 процессор Эльбрус-1С+ (1891ВМ11Я — 1 ядро, до 1000 МГц) 1 южный мост КПИ-2 (1991ВГ2Я) |
| Оперативная память | 5 микросхем DDR3 ECC общим объёмом до 4 Гбайт (1 канал) |
| Долговременная память | 1 накопитель SSD объёмом 8–64 Гбайт, припаян к плате 1 микросхема Flash BIOS объёмом 64 Мбит 1 микросхема NVRAM объёмом 128 Кбит |
| Видеосистема | интегрированное в центральный процессор видеоядро аппаратное ускорение 2D- и 3D-графики вывод на 2 независимых монитора с разрешением 1920×1080 (Full HD) вывод на 1 монитор повышенной чёткости 2560×1440 (Quad HD) |
| Аудиосистема | 5.1-канальный звук через интегрированный контроллер 1 вход для микрофона, 1 линейный выход |
| Интерфейсы COMe | 2 канала видео LVDS 8 каналов звука HD Audio 1 канал сети Ethernet 1000Base-T 4 канала дисков SATA 3.0 8 каналов периферии USB 2.0 2 канала интерфейса RS-232 8 линий ввода-вывода GPIO — 4 вх. + 4 вых. |
| Внешние интерфейсы | 2 порта видео с разъёмами HDMI 1 порт сети Ethernet 1000Base-T с разъёмом RJ-45 |
| Внутренние интерфейсы | нет |
| Слоты расширения | нет |
| Прочее | энергонезависимые часы реального времени (RTC) через COMe сторожевой таймер (WD) |
| Эксплуатационные параметры | |
| Условия эксплуатации | температура −40…+50 °C влажность до 80 % без конденсации синусоидальная вибрация 1–200 Гц, 1 g |
| Система питания | 1 разъём для ввода питания AT/ATX, потребление до 30 Вт |
| Система охлаждения | теплораспределительная пластина в комплекте поставки |
| Размер | 125×95×12 мм габариты, форм-фактор COMe Type 6 |
| Вес | 200 г |
| Доступность | серийное производство с конца 2018 года |
Поддержка
Подробное описание и документация — на сайте СМ1820.

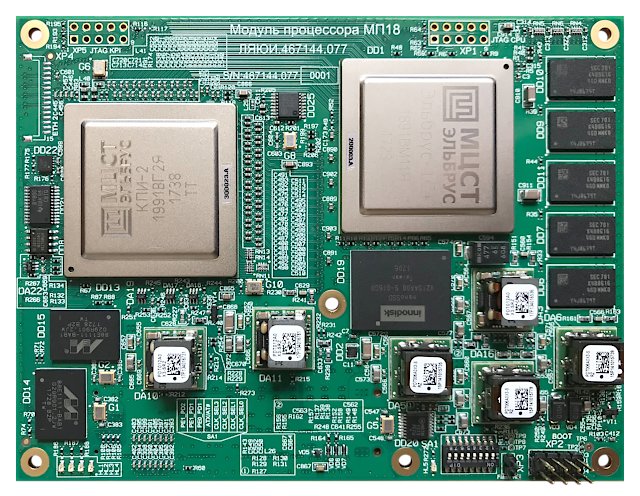

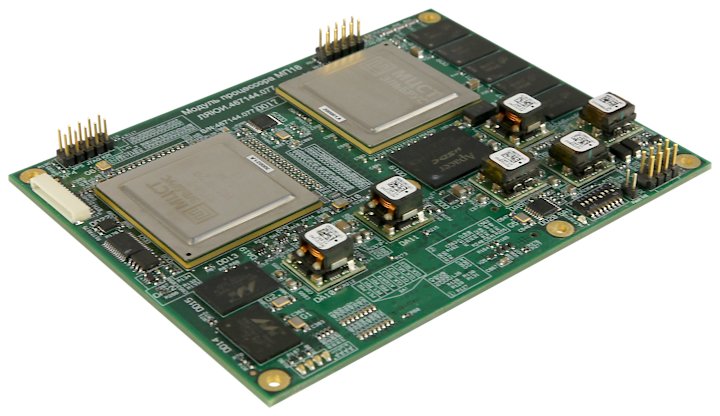

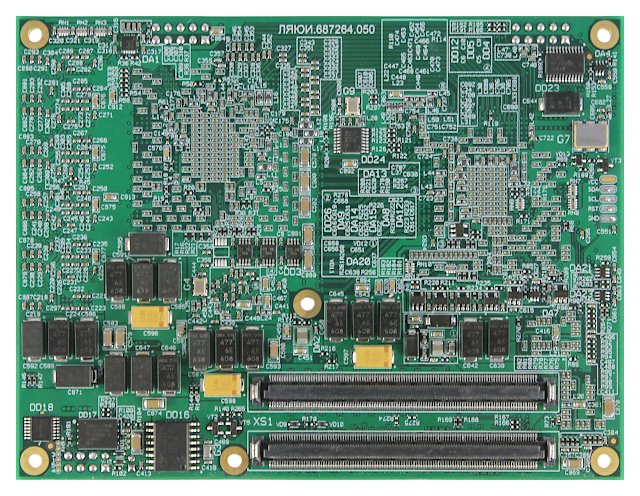

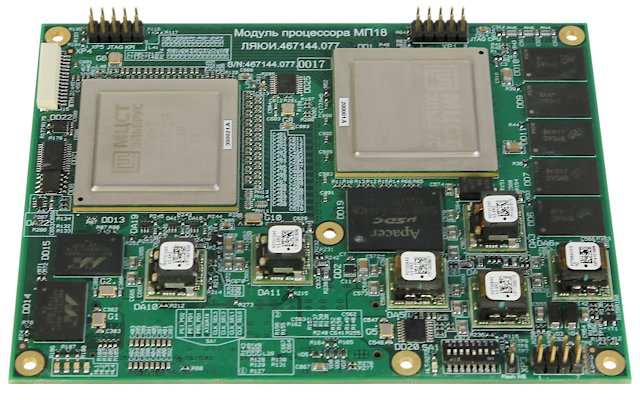

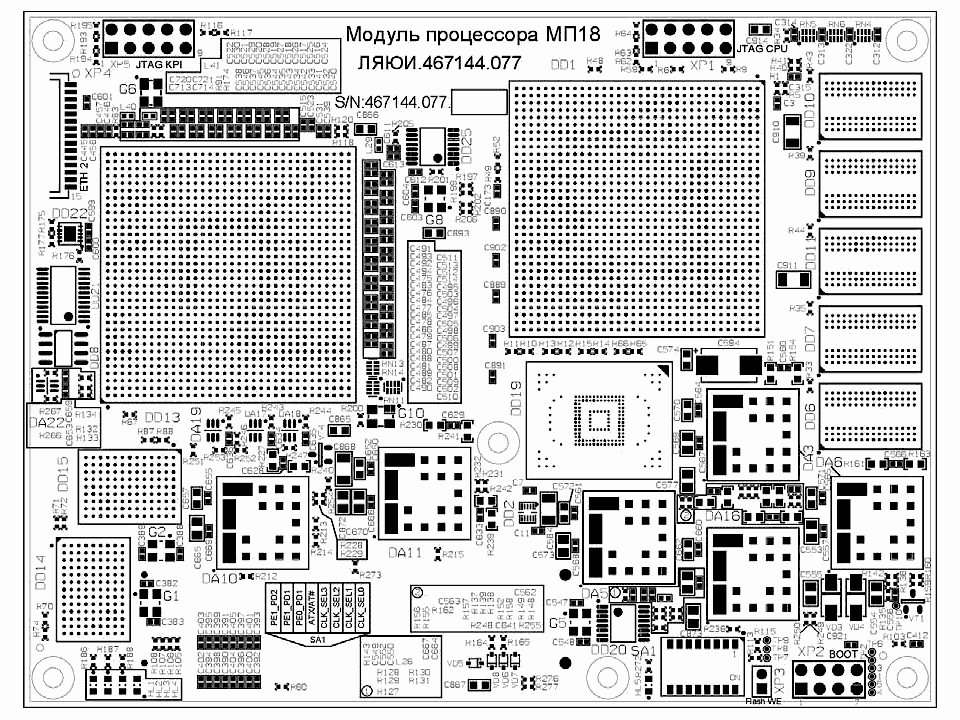

Галерея
