М-7-800
1965-1969 гг.
ОСНОВНЫЕ РАЗРАБОТЧИКИ
Ленов Н.Н. Королев Н. А., Гринфельд Ф. И., Соколов А. Я., Нифонтов Ю. В., Московский А. Н., Хайтин Е.С., Арбузов К.И., Цинзерлинг В.В., Фукс В.И., Фукс Л.С., Панферова Г.П.
Постановление СМ СССР ИНЭУМ была поручена разработка управляющей машины М-7-800 для энергоблока 800 МВт второй очереди строительства Славянской ГРЭС (Донбасэнерго). Блок 800 МВт — двух вальный (две турбины: 500 и 300 МВт), с прямоточным котлом на пылеугольном топливе.
Ввиду большого числа контролируемых параметров и каналов управления на энергоблоке для управляющей вычислительной системы (УВС) были установлены повышенные требований к производительности и надежности эксплуатации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
С учетом требований со стороны объекта управления было решено использовать в качестве вычислительного ядра сдвоенный вычислительный комплекс на основе электронных цифровых машины “Ритм-2” разработки СКБ Биофизических приборов и электронных машин (СКБ БФЭМ). Они имели систему контроля операций по модулю 3. В качестве ОЗУ использовалась ферритовая память Пензенского завода, предназначенная для ЭВМ “Урал”. В состав М-7-800 вход или устройства связи с объектом (УСО), разработанные с учетом опыта, полученного при создании М-7:
- устройства ввода аналоговых и дискретных сигналов;
- устройства выдачи команд управления;
- устройства выдачи команды изменения уставок автоматических
- регуляторов;
- устройство выдачи команд сигнализации.

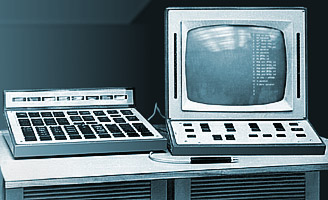

Связь аппаратуры СКБ БФЭМ и УСО, разработанных в ИНЭУМ, обеспечивалась специальным согласующим устройством. В качестве элементно-конструкторской базы разрабатываемых в ИНЭУМ цифровых устройств использовались ячейки и конструктивы ЭВМ семейства «Урал» Регулирование работы энергоблока производилось группой связанных регуляторов. Все данные энергоблока отображались отдельными измерительными приборами на щите и пульте управления. Специально для М-7-800 было разработано одно из первых в СССР устройств представления информации на электронно-лучевой трубке (ЭЛТ), которые нашли затем широкое применение в системах контроля и управления, -устройство связи оператора с ЭВМ (УСОМ). В конце 1968 г. М-7-800 была налажена в ИНЭУМ и успешно выдержала приемо-сдаточные испытания.
ПРИМЕНЕНИЕ
Вначале 1969 г. М-7-800 установили на Славянской ГРЭС на блоке 800 МВт. После наладки на станции и проведения контрольного включения в конце 1969 г. М-7-800 была передана в опытно-промышленную эксплуатацию.
