М4-2М
1963 г.
ОСНОВНЫЕ РАЗРАБОТЧИКИ
Карцев М.А., Иванов Л.В., Рогачев Ю.В., Шидловский Р.П., Танетов Г.И., Брик В.А., Либуркин Л.З., Шерихов Е.С., Цибуль Е.И.
Область применения:
· построение вычислительных комплексов для управления сложными объектами, обработки и обобщения их информации в режиме реального времени.
Машина имела три модификации с условными обозначениями 5Э71, 5Э72 и 5Э73, различающихся объемами внутренних запоминающих устройств (оперативного и постоянного).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модификация |
ОЗУ |
ПЗУ |
|
5Э71 |
30 |
60 |
|
5Э72 |
60 |
120 |
|
5Э73 |
120 |
120 |
При создании новой вычислительной машины для серийного производства М4-2М за основу элементной базы был принят уже проверенный принцип построения потенциальной логической схемы с инвертором-формирователем уровней на высокочастотных транзисторах (П-416Б, 2Т301Д, П-609А и др.) и германиевых диодах Д-18. Все электронные схемы размещались на ячейках, конструктивно оформленных в виде платы стандартного размера 92 х 52 мм с печатным монтажом. Ячейки позволили спроектировать и изготовить машину из модулей, не требующих взаимного согласования, подобно тому, как в дальнейшем строились машины третьего поколения на микросхемах.

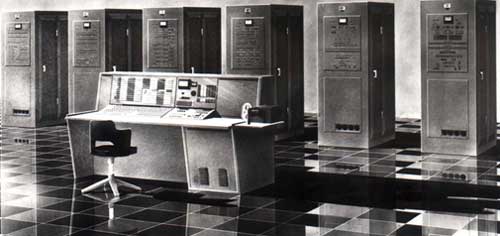

Состав машины:
- арифметическое устройство (шкафы АУ и ВАУ);
- устройство управления (шкаф УУ);
- оперативное ЗУ (шкафы ОП);
- постоянное ЗУ (шкафы ПП);
- устройство ввода-вывода (шкаф ВУ);
- пульт управления.
М4-2М имела необычную разрядную сетку — 29 разрядов. Арифметические операции выполнялись над операндами с плавающей запятой: один разряд был знаковым, восемь отводилось на порядок и 20 разрядов составляла мантисса числа. Таким образом, М4-2М имела расширенный диапазон чисел — порядок от +127 до 128 и уменьшенную мантиссу. Система команд предусматривала операции с получением результата повышенной точности с 40 разрядной мантиссой. В М4-2М за один машинный такт в 4,5 мкс выполнялась любая операция — арифметическая, логическая или управляющая, в том числе умножение. Это обеспечивалось применением однотактного АУ с пирамидой сумматоров для выполнения умножения. Применена была и другая новинка для тех лет — конвейер.
Как управляющая машина М4-2М имела развитую систему внешних прерываний. Обеспечивались 12 активных и 12 пассивных прерываний от объекта управления. Время реакции машины на активные прерывания было очень мало -переход на программу прерывания происходил за 2-3 машинных такта.
В дополнение к М4-2М на той же технической базе были разработаны внешний вычислитель М4-3М с разветвленной системой внешних связей и системы внешних устройств СВУ-79-1 и СВУ-79-2, обеспечившие подключение к М4-2М:
- внешней памяти на магнитных барабанах;
- периферийных устройств (АЦПУ-128-2, ПИ-80М, ВУ-700-3);
- дальних линий телефонной и телеграфной связи;
- нескольких последовательных шлейфов для объектовой связи.
Внешний вычислитель М4-3М представлял собой ЭВМ параллельного действия, оперирующую 29-разрядными числами, имел арифметическое устройство для операндов с фиксированной запятой. Структура его командного слова отвечала принципу, принятому для команд М4-2М.
В состав внешнего вычислителя входили:
- арифметическое устройство;
- устройство управления;
- диспетчер каналов;
- оперативное ЗУ;
- пульт управления.
Вычислительный комплекс, образованный объединением ЭВМ М4-2М и М4-3М обеспечивал:
- эффективную производительность около 400 операций/с;
- высокую надежность — свыше 800 часов наработки на отказ.
Потребляемая мощность от 3-фазной сети (220 В,
400 Гц) составляла: для модификации 5Э71 — 12 кВА; для модификации 5Э72 — 16 кВА; для модификации 5Э73 — 20 кВА.
ПРИМЕНЕНИЕ
Заводы-изготовители:
Загорский электромеханический и Кировский приборостроительный заводы МРП СССР.
Начало выпуска: 1964 г.
Прекращение выпуска: 1984 г.
Изготовлено: свыше 100 комплектов этих машин.
М4-2М1963 г. Вычислительная машина предназначалась для управления сложными объектами, обработки и обобщения их информации в режиме реального времени. За основу элементной базы был принят уже проверенный принцип построения потенциальной логической схемы с инвертором-формирователем уровней на высокочастотных транзисторах (П-416Б, 2Т301Д, П-609А и др.) и германиевых диодах Д-18. Все электронные схемы размещались на ячейках, конструктивно оформленных в виде платы стандартного размера 92 х 52 мм с печатным монтажом.
